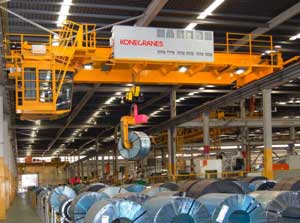

Revize mostových jeřábů

Revize a revizní zkouška mostových jeřábů dle ČSN 270142/2014 a ČSN EN 15011+A1/2014

Dle vyhlášky č. 19/1979 SB. § 7 musí každá organizace neustále a pravidelně provádět revize a revizní zkoušky a kontrolovat příslušnou dokumentaci (celé znění).

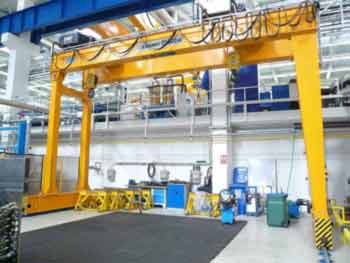

Do této skupiny jsou z hlediska zkoušení zařazeny jeřáby mostové, portálové, jeřáby s výložníkovou kočkou, jeřáby s nosnými lany, konzolové jeřáby pojízdné i otočné a zdvihadla, která se musí pravidelně zkoušet k prověření funkcí, provozní způsobilosti a bezpečnosti provozu revizemi, revizními zkouškami a zkouškami po opravách, které provádí revizní technik zdvihacích zařízení.

Četnost těchto zkoušek u mostových jeřábů vyrobených před účinností této normy (2014) je daná dle zařazení jeřábů do skupin, uvedených v technické dokumentaci nebo knize jeřábu.

Četnost zkoušek mostových jeřábů vyrobených po roce 2014 musí být uvedena v technické dokumentaci výrobce.

Tyto jeřáby může ovládat pouze vyškolený jeřábník s průkazem třídy A nebo 0.

Ke zkouškám je nutno předložit podle druhu jeřábu, druhu zkoušky a rozhodnutí revizního technika následující doklady:

• zápis o běžných nebo podrobných prohlídkách ocelových konstrukcí podle ČSN 73 2604
• doklad o proměření jeřábové dráhy podle ČSN 73 2604 a ČSN 73 5130
• zprávu o provedení revize elektrického zařízení přívodu podle ČSN 33 1500, ČSN 33 2550 a ČSN 33 2000-6

O průběhu a výsledcích revizí a zkoušek vyhotoví písemný doklad ten, kdo zkoušku provádí. Současně zaznamená do Deníku jeřábu jejich provedení.

Písemný doklad o revizích a revizních zkouškách (protokol) musí obsahovat:

• určení druhu výkonu
• identifikaci a rozsah zařízení
• popis rozsahu provedených úkonů s uvedením jednotlivých kontrolovaných a zjištěných hodnot a jejich vyhodnocení
• souhrn zjištěných nebezpečí
• doporučení o použitelnosti jeřábu, vzhledem k jeho zjištěným závadám
• data zahájení výkonu, ukončení vypracování a předání písemného dokladu

Písemný doklad o revizích a revizních zkouškách musí být prokazatelně dán na vědomí provozovateli.

Provozovatel je povinen přijmout nápravná opatření pro odstranění závad a minimalizaci možných rizik. Zjištěné nedostatky a závady jsou pro provozovatele jeřábu podkladem pro další provoz, plánování údržby a provedení oprav.

Při zkoušení nakládacích jeřábů se provádějí tyto činnosti:

1. Prohlídka
• provádění zápisů v Deníku jeřábu
• úroveň prováděné údržby a stav mazání zařízení
• stav vnitřních lan podle požadavků výrobce
• přístupy na jeřáb a stanoviště obsluhy
• zjevná porušení nosné ocelové konstrukce
• stav nosných orgánů, háků, kladnic, kotvení, atd.
• u jeřábů ovládaných z kabiny její provedení, vytápění, ventilaci a osvětlení
• dostupnost hasicího přístroje
• provedení, čitelnost a funkce všech informačních a výstražných označení a zařízení
2. Funkční zkouška
• správnost funkce a označení jednotlivých ovládacích zařízení jeřábu
• funkci zastavení STOP
• jednotlivé pohybové mechanismy, účinnost brzdících systémů, plynulost pohybů a jejich regulace
• správné seřízení a funkčnost všech použitých omezovacích a indikačních zařízení
• v případě vybavení jeřábu dálkovým ovládáním (rádiové, infra, atd.) všechny ovladačem řízené funkce
3. Dynamická zkouška
• Zkušebním břemene o hmotnosti 1,1 nosnosti jeřábu se vykonají všechny dovolené pohyby nejnižšími až nejvyššími rychlostmi včetně zkoušky funkce brzd a bezpečnostních zařízení
• U jeřábů, jejichž mechanismy jsou vybaveny dvěma brzdami, je třeba prověřit činnost každé z nich samostatně
• U jeřábů, které jsou vybaveny omezovačem nosnosti, se v rámci dynamické zkoušky provede ověření správnosti jeho funkce. Ověření se provádí statickým působením břemene o hmotnosti max. 115% jmenovité nosnosti jeřábu pokud výrobce nepředepíše jinak
