Revize automobilových jeřábů

Automobilové jeřáby – Revize a revizní zkouška dle ČSN 270142/2014 a ČSN EN 13000+A1/2014

Dle vyhlášky č. 19/1979 SB. § 7 musí každá organizace neustále a pravidelně provádět revize a revizní zkoušky a kontrolovat příslušnou dokumentaci (celé znění).
Dle těchto norem se všechny mobilní jeřáby musí pravidelně zkoušet k prověření funkcí, provozní způsobilosti a bezpečnosti provozu revizemi, revizními zkouškami a zkouškami po opravách, které provádí revizní technik zdvihacích zařízení.


Automobilové jeřáby – Četnost zkoušek mladších 14ti let:

• 1x za rok revize
• 1x za 2 roky revizní zkouška

Automobilové jeřáby – Četnost zkoušek starších 14ti let:

• 1x za rok revizní zkouška

Po provedení těchto zkoušek je vystaven příslušný protokol v souladu se současnou legislativou, který musí obsahovat:

• určení druhu výkonu
• identifikaci a rozsah zařízení
• popis rozsahu provedených úkonů s uvedením jednotlivých kontrolovaných a zjištěných hodnot a jejich vyhodnocení
• souhrn zjištěných nebezpečí
• doporučení o použitelnosti jeřábu, vzhledem k jeho zjištěným závadám
• data zahájení výkonu, ukončení vypracování a předání písemného dokladu

Písemný doklad o revizích a revizních zkouškách musí být prokazatelně dán na vědomí provozovateli.
Provozovatel je povinen přijmout nápravná opatření pro odstranění závad a minimalizaci možných rizik. Zjištěné nedostatky a závady jsou pro provozovatele jeřábu podkladem pro další provoz, plánování údržby a provedení oprav.

Při zkoušení mobilních jeřábů se provádějí tyto činnosti:

1. Prohlídka
• provádění zápisů v Deníku jeřábu
• úroveň prováděné údržby a stav mazání zařízení
• funkci signalizace vodorovné podlahy jeřábu
• zajištění čepových strojů částí výložníku
• stav vnitřních lan podle požadavků výrobce
• velikost a stav protizátěže
• přístupy na jeřáb a stanoviště obsluhy
• zjevná porušení nosné ocelové konstrukce
• stav nosných orgánů, háků, kladnic, kotvení a podobně
• provedení, ventilace a osvětlení u jeřábů ovládaných z kabiny
• dostupnost hasicího přístroje
• provedení, čitelnost a funkce všech informačních a výstražných označení a zařízení

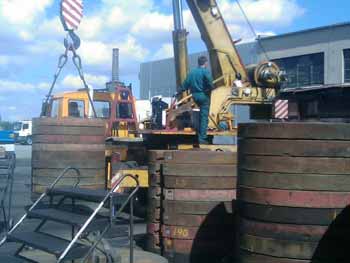

2. Dynamická zkouška

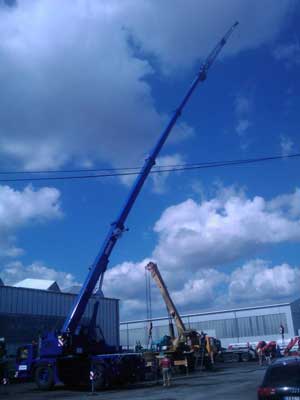

• Zkouška se provádí nejméně pro obě krajní polohy (tj. při zasunutém a vysunutém výložníku) s břemenem o hmotnosti 1,1 nosnosti jeřábu při pracovních režimech dle rozhodnutí revizního technika
• Při dynamické zkoušce se ověří soulad údajů na indikátoru vyložení se skutečným vyložením zkušebního břemene
3. Zkouška omezovače nosnosti
• Zkouška omezovače nosnosti se provádí nejméně pro obě krajní polohy (tj. při zasunutém a vysunutém výložníku) při pracovních režimech dle rozhodnutí revizního technika
• Omezovač nosnosti se musí aktivovat při nejnižší pracovní rychlosti do 115% nosnosti, pokud výrobce v návodu nepředepíše jinak
• Při zkoušce omezovače nosnosti se současně kontroluje přesnost ukazatele zatížení nebo hmotnosti břemene (pokud je jím jeřáb vybaven)
4. Zkouška stability
• Provádí se s břemenem o hmotnosti 1,25 P + 0,1 A, kde P je nosnost jeřábu a A hmotnost hlavního nebo pomocného výložníku redukovaná do osy kladek v hlavě výložníku, pokud je stanovena výrobcem v návodech
• Pokud uvedené podmínky pro zkoušku stability nestanoví výrobce v dokumentaci jeřábu, musí být tato zkouška provedena v krajních polohách výložníku při nejnepříznivější poloze jeřábu podle rozhodnutí revizního technika
• U sériově vyráběných jeřábů není nutno provádět zkoušku stability, pokud výrobce potvrdí v technické dokumentaci její úspěšné provedení při posuzování shody a protizávaží jeřábu je nezaměnitelné, bez možnosti změny hmotnosti a označené vlastní hmotností
5. Těsnost hydraulických obvodů
• U jeřábů s hydraulickým pohonem je nutno při zkoušce se zatížením provést kontrolu těsnosti hydraulických obvodů, plynulost pohybů jednotlivých mechanismů a provozního tlaku v kontrolních bodech, pokud jsou stanoveny v návodu výrobce
• Kontrola těsnosti hydraulických obvodů se provádí v případě zajištění většího poklesu břemene, než je hodnota dovolená. Dovolenou hodnotu poklesu břemene na hranici nosnosti za dobu deseti minut, pokud není stanovena výrobcem, určí revizní technik s ohledem na parametry jeřábu a jeho provozní využití
• Při překročení dovolené hodnoty poklesu břemene je nutné zjistit jeho příčinu postupnou kontrolou těsnosti jednotlivých hydraulických mechanismů (podpěr, sklápění a zasouvání výložníku)
